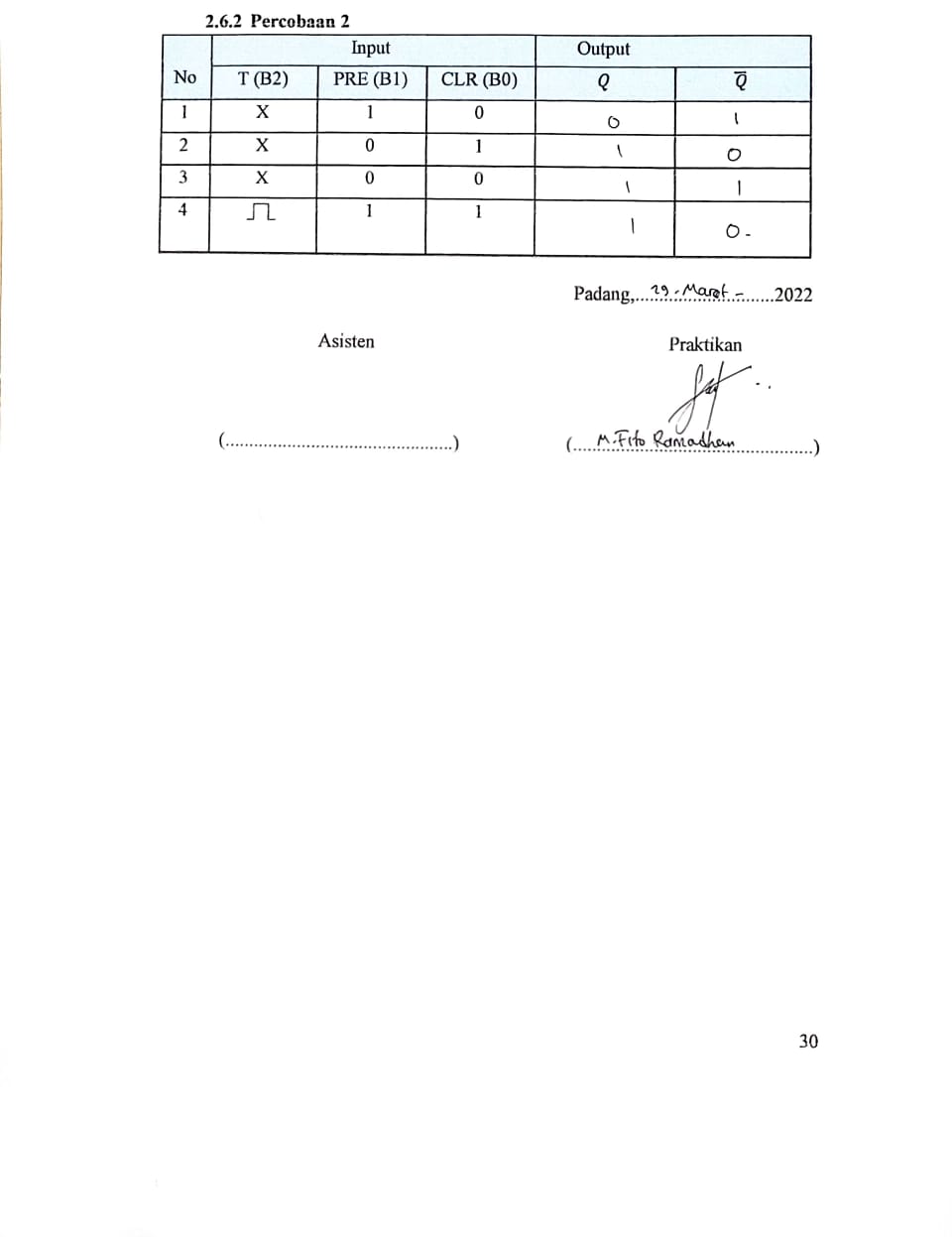

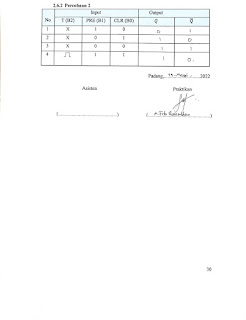

1. Jurnal[kembali]
.jpeg)
2. Alat dan Bahan[kembali]
3. Rangkaian[kembali]
4. Prinsip Kerja[kembali]
Kondisi 1
Dengan input CLR(B0) = 0, PRE(B1)=1, T(B2)= don't care menghasilkan output Q=0 dan Q'=1, hal ini sesuai dengan tabel kebenaran T flip-flop.
Kondisi 2
Dengan input CLR(B0) = 1, PRE(B1)=0, T(B2)= don't care menghasilkan output Q=1 dan Q'=0, hal ini sesuai dengan tabel kebenaran T flip-flop.
Kondisi 3
Dengan input CLR(B0) = 0, PRE(B1)=0, T(B2)= don't care menghasilkan output Q=1 dan Q'=1, hal ini sesuai dengan tabel kebenaran T flip-flop.
Kondisi 4
Dengan input CLR(B0) = 1, PRE(B1)=1, T(B2)= CLK menghasilkan output Q=1 dan Q'=0, hal ini sesuai dengan tabel kebenaran T flip-flop.
5. Video[kembali]
6. Analisis[kembali]
1. Apa yang terjadi ketika B1 diganti dengan clock?
Jawab:
Pada input S terjadi perubahan dari logika 1 ke logika o dan kembali lagi ke logika 1 dalam waktu singkat, tetapi tidak ada perubahan yang terjadi pada outputnya.
2. Bandingkan hasil percobaan dengan teori
Jawab:
Secara keseluruhan hasil percobaan memiliki hasil yang sama dengan teori. seperti pada percobaan T flip-flop, saat input RS nya 01, maka outputnya 10 karena flip-flop berada dalam keadaan active low. Begitu juga dengan percobaan lain, hasil yang didapat sesuai dengan yang ada pada teori.
3. Apa fungsi masing-masing flip-flop yang digunakan?
Jawab:
- Kaki R (B0) sebagai input R (reset)
- Kaki S (B1) sebagai input S (set)
- Kaki J dan K yang digabungkan sehingga membentuk T flip-flop dimana kaki JK tersebut punya inputan yang sama.
- kaki CLK yang berfungsi sebagai clock dari flip-flop.
7. Download[kembali]
